鋼結構吊裝吊索具拆卸的安全方法
編輯:北京凌鷹起重 瀏覽:8137 時間:2018-06-04

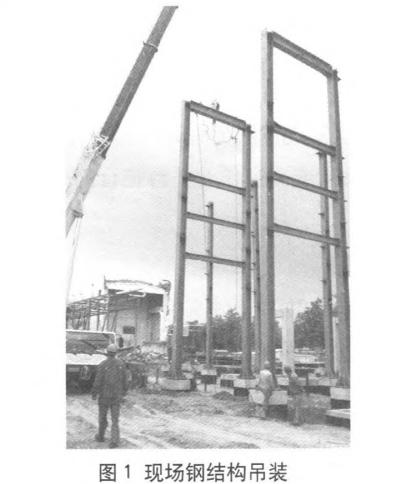

在石油化工裝置新建、改造升級過程中，新建廠房、框架經常需要安裝鋼結構，立柱、成片鋼結構在地面預制，吊裝過程中需要翻身直立。鋼結構主吊點一般采用捆綁式(鋼絲繩吊索、卸扣捆綁連接)吊點或焊接板式吊耳進行吊裝，但吊裝結束后必須拆卸吊索具，如圖1所示。

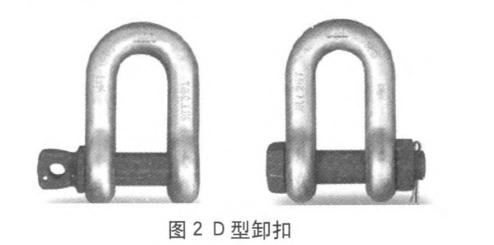

如圖2、3所示，在起重吊裝索具中，卸扣屬于連接件。一般起重用的D型和弓型卸扣均由鍛造制成。卸扣由扣體、銷軸等易拆卸的零件裝配成的組合件，由圖2、3可知，左側卸扣的銷軸為w型帶孔和抬肩的螺紋銷軸，右側卸扣的銷軸為X型六角頭螺栓型銷軸，并配有六角螺母和開口銷。兩種形式的卸扣安裝時，均需先將銷軸穿人卸扣本體左側環眼至另一端，W型直接擰入卸扣本體緊定，X型需將螺母旋緊緊定或插開口銷緊定。卸扣裝卸時，均需作業人員雙手操作，且均需要一定的緊定或拆卸時間。
如果考慮地面脫開吊索連接吊鉤的環眼，則可通過在吊索下方預設的麻繩，作業人員在地面拽拉麻繩，將吊索穿入卸扣的一端從卸扣內抽出，完成吊索具的拆卸。
吊車選擇：現場鋼結構吊裝時，成片鋼結構常采用一機主吊、一機抬吊法進行吊裝，立柱常采用單機旋轉法進行吊裝。由于成片鋼結構整體重量重于10t，高度在20m以上，吊點一般設置在頂部橫梁處，雙吊點吊裝。所以根據情況考慮負載、地面脫鉤，在吊裝過程中選用大噸位、長臂吊車。且吊索高度應與立柱或者鋼結構高度一致，吊車吊裝高度至少為鋼結構高度的一倍。
預設麻繩：吊索捆綁時，在吊索下方預先設置的用于拽拉的麻繩，根據實際情況，可預設多根。如圖8所示，麻繩繞過吊索，通過編打滑子扣與吊索鎖緊，吊裝前可在卸扣扣體和吊索上接觸處涂抹潤滑脂，以減小滑動摩擦。
吊索脫鉤：吊裝作業完成后，鋼結構、立柱已通過地腳螺栓緊固，且已設置纜風繩進行固定。則吊車平穩落下吊鉤至地面，作業人員脫開吊鉤、吊索。
拽拉麻繩：吊鉤端吊索脫開后，清空現場周圍其他無關人員，嚴禁作業人員在立柱、結構下方或附近作業，防止吊索具落下時，造成物體打擊。作業人員在地面立柱、鋼結構拽拉麻繩，將吊索穿入卸扣的一端從卸扣內抽出，完成吊索具的拆卸。由于基建地面為土質地面，吊索和卸扣落下后也不會受損。
