本實用新型涉及一種環鏈電動葫蘆平衡結構，屬于環鏈電動葫蘆技術領域。本實用新型涉及一種環鏈電動葫蘆平衡結構，屬于環鏈電動葫蘆技術領域。
本實用新型涉及一種環鏈電動葫蘆平衡結構，屬于環鏈電動葫蘆技術領域。本實用新型涉及一種環鏈電動葫蘆平衡結構，屬于環鏈電動葫蘆技術領域。
現有技術中的插入式鏈輪安裝的單鏈形式的環鏈電動葫蘆存在整機平衡性差的不足，這是由于該款環鏈電動葫蘆的起升電機部與齒輪箱體部為左右分體式布置，分體式 布置的單鏈形式的環鏈電動葫蘆其優點在于易損件鏈輪拆裝更換維修工效高，但帶來的不利影響則是由于起升電機部的質量大于齒輪箱體部的質量，質量不等導致整 機呈傾斜狀，空載運行時則表現為鏈條與鏈輪嚙合精度低，使兩者的磨損加快，從而影響整機的使用壽命。現有技術中的插入式鏈輪安裝的單鏈形式的環鏈電動葫蘆 存在整機平衡性差的不足，這是由于該款環鏈電動葫蘆的起升電機部與齒輪箱體部為左右分體式布置，分體式布置的單鏈形式的環鏈電動葫蘆其優點在于易損件鏈輪 拆裝更換維修工效高，但帶來的不利影響則是由于起升電機部的質量大于齒輪箱體部的質量，質量不等導致整機呈傾斜狀，空載運行時則表現為鏈條與鏈輪嚙合精度 低，使兩者的磨損加快，從而影響整機的使用壽命。
有鑒于此，現有環鏈電動葫蘆的平衡性有待改進必要。有鑒于此，現有環鏈電動葫蘆的平衡性有待改進必要。
本實用新型針對現有單鏈形式的環鏈電動葫蘆存在整機平衡性差的不足，而提供一種環鏈電動葫蘆平衡結構。本實用新型針對現有單鏈形式的環鏈電動葫蘆存在整機平衡性差的不足，而提供一種環鏈電動葫蘆平衡結構。
本實用新型解決上述技術問題所采用的技術方案如下：本實用新型解決上述技術問題所采用的技術方案如下：一種環鏈電動葫蘆平衡結構，包括分體式布置的齒輪箱體部和起升電機部，在齒輪箱體部和起升電機部的頂面跨接有上吊耳，在齒輪箱體部的底部連接有單鏈儲袋，單 鏈儲袋的鏈條傳動連接齒輪箱體部，且鏈條的末端吊掛有下吊鉤組件，所述上吊耳的中心線與下吊鉤組件的軸線為重合線，所述單鏈儲袋設置有配重塊，所述重合線 至起升電機部重心的距離與起升電機部重力的乘積等于重合線至齒輪箱體部重心的距離與齒輪箱體部重力的乘積及重合線至配重塊重心的距離與配重塊重力的乘積之 和。一種環鏈電動葫蘆平衡結構，包括分體式布置的齒輪箱體部和起升電機部，在齒輪箱體部和起升電機部的頂面跨接有上吊耳，在齒輪箱體部的底部連接有單鏈儲 袋，單鏈儲袋的鏈條傳動連接齒輪箱體部，且鏈條的末端吊掛有下吊鉤組件，所述上吊耳的中心線與下吊鉤組件的軸線為重合線，所述單鏈儲袋設置有配重塊，所述 重合線至起升電機部重心的距離與起升電機部重力的乘積等于重合線至齒輪箱體部重心的距離與齒輪箱體部重力的乘積及重合線至配重塊重心的距離與配重塊重力的 乘積之和。
本實用新型具有的優點和有益效果：本實用新型具有的優點和有益效果：采用上述技術方案后，確保了環鏈電動葫蘆在空 載狀態下整機平衡的穩定性，整機在空載運行時不再傾斜，從而提升了鏈條與鏈輪嚙合精度，使兩者的磨損減緩，提高了整機的耐用性。采用上述技術方案后，確保 了環鏈電動葫蘆在空載狀態下整機平衡的穩定性，整機在空載運行時不再傾斜，從而提升了鏈條與鏈輪嚙合精度，使兩者的磨損減緩，提高了整機的耐用性。另外，整機外觀顯得整齊。另外，整機外觀顯得整齊。
下面結合附圖就本實用新型作進一步詳細說明。下面結合附圖就本實用新型作進一步詳細說明。

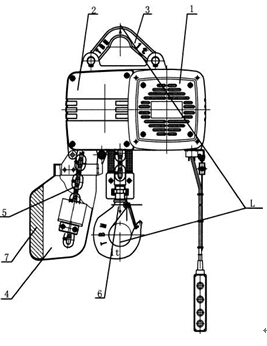

圖1為本實用新型的結構示意圖。圖1為本實用新型的結構示意圖。
請參考圖1所示，是本實用新型的較佳實施例。請參考圖1所示，是本實用新型的較佳實施例。
一 種環鏈電動葫蘆平衡結構，包括分體式布置的齒輪箱體部2和起升電機部1，在齒輪箱體部2和起升電機部1的頂面跨接有上吊耳3(上吊耳3可用于穿置到掛梁 上)，在齒輪箱體部2的底部連接有單鏈儲袋4，單鏈儲袋4的鏈條5傳動連接齒輪箱體部2，且鏈條5的末端吊掛有下吊鉤組件6，所述上吊耳3與下吊鉤組件6 的重垂線L重合，所述單鏈儲袋4設置有配重塊7，所述上吊耳3的中心線與下吊鉤組件6的軸線為重合線L，所述單鏈儲袋4設置有配重塊7，所述重合線L至齒 輪箱體部2重心的距離與齒輪箱體部2重力的乘積加上重合線L至配重塊7重心的距離與配重塊7重力的乘積等于重合線L至起升電機部1重心的距離與起升電機部 1重力的乘積。一種環鏈電動葫蘆平衡結構，包括分體式布置的齒輪箱體部2和起升電機部1，在齒輪箱體部2和起升電機部1的頂面跨接有上吊耳3(上吊耳3可 用于穿置到掛梁上)，在齒輪箱體部2的底部連接有單鏈儲袋4，單鏈儲袋4的鏈條5傳動連接齒輪箱體部2，且鏈條5的末端吊掛有下吊鉤組件6，所述上吊耳3 與下吊鉤組件6的重垂線L重合，所述單鏈儲袋4設置有配重塊7，所述上吊耳3的中心線與下吊鉤組件6的軸線為重合線L，所述單鏈儲袋4設置有配重塊7，所 述重合線L至齒輪箱體部2重心的距離與齒輪箱體部2重力的乘積加上重合線L至配重塊7重心的距離與配重塊7重力的乘積等于重合線L至起升電機部1重心的距 離與起升電機部1重力的乘積。
單鏈儲袋4采用鐵質袋。單鏈儲袋4采用鐵質袋。
本實用新型適用于插入式鏈輪安裝的單鏈結構形式的環鏈電動葫蘆。本實用新型適用于插入式鏈輪安裝的單鏈結構形式的環鏈電動葫蘆。
