手拉葫蘆低位吊裝網架的編制吊裝方案
手拉葫蘆低位吊裝網架的編制吊裝方案
編輯:北京凌鷹起重 瀏覽:2871 時間:2021-10-27

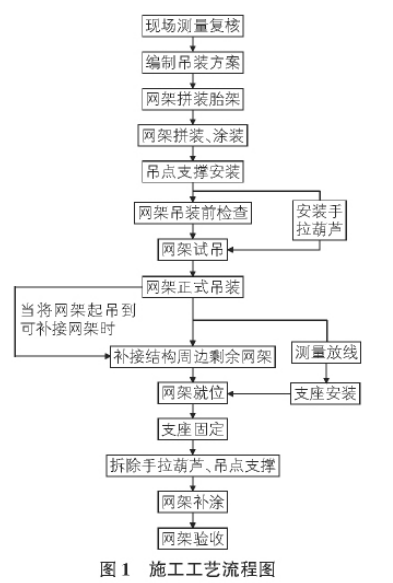

吊裝方案的內容應包括：工程概況、編制依據、施工進度計劃、施工工藝技術、施工質量、安全、環境保護措施、勞動力計劃、材料機具計劃、與吊裝相關的計算書及圖紙。
吊裝方案的內容應包括：工程概況、編制依據、施工進度計劃、施工工藝技術、施工質量、安全、環境保護措施、勞動力計劃、材料機具計劃、與吊裝相關的計算書及圖紙。
網架吊裝方案應經技術負責人、監理工程師等簽字認可，其中系掛掛鉤的承載力驗算和網架加裝的設計計算尚應經設計方審核同意。
吊點位置和數量的確定原則。吊點位置的選擇應使網架吊裝過程中受力與網架結構的使用受力相接近。吊點的布置位置應考慮系掛機構構件的承載能力。吊點位置的布設易使各手拉葫蘆的負荷接近相等。吊點應設置在操作工人易操作的部位。吊點的數量應考慮手拉葫蘆的起重量。初步估算時，每個吊點的平均吊重可取為手拉葫蘆額定起重量的1/4-1/5.吊點數量不應少于3個。
吊撐的設置，吊撐一般采用從網架下弦、上弦節點焊出鋼管三角支撐。吊撐的設置應保證網架能順利就位，盡量使手拉葫蘆的起重索保持垂直，起重索的斜率（水平投影距離：高度）不宜大于1:6。
周邊系掛結構構件、網架及下吊撐的驗算。周邊系掛結構構件驗算前要查閱相關涉及圖紙，包括涉及變更及隱蔽驗收記錄等。周邊系掛結構構件的驗算包括承載能力、裂縫控制、撓度及穩定性等。驗算時應取最不利工況。如結構驗算不滿足要求則應采取相應的加固措施，加固方案也應經過驗算。網架的驗算包括吊點反力、撓度、桿件內力、風載下網架的水平推力及補拼就位時的水平拉維力等，必要時應采取加固措施。下吊撐的驗算包括桿件內力、焊縫等。
