分析10t以下環鏈電動葫蘆能效特性
分析10t以下環鏈電動葫蘆能效特性
編輯:北京凌鷹起重 瀏覽:1994 時間:2022-08-17
通過對抽樣數據進行分組處理，分別得出了額定起重、額定起升速度、倍率、起升電機級數、轉速、額定起重量X額定起升速度與能效的關系。
通過對抽樣數據進行分組處理，分別得出了額定起重、額定起升速度、倍率、起升電機級數、轉速、額定起重量X額定起升速度與能效的關系。

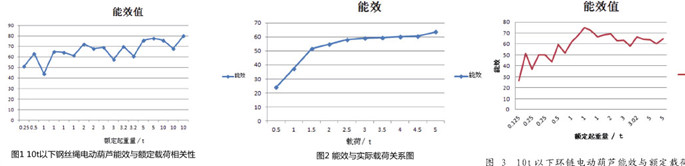

圖3為試驗樣機額定起重量與能效的關系，由圖1可知，額定起重量較小時，樣機能效較低，當額定起重量超過1T之后，能效值趨于穩定。目前國內生產的單速環鏈電動葫蘆的能效值約在70%左右，雙速環鏈電動葫蘆能效則一般在57%左右。
通過數據對比開可知出同等額定起重量的情況下，相同額定起重量的電動葫蘆中，同時采用四級電機的情況下，起升速度快，倍率低的葫蘆比起升速度慢，倍率高的葫蘆能效明顯要高。當選用非4級電機時，電機級數小，轉速快的葫蘆能效值要略高于選用級數大，轉速慢的電機作為起升電機的葫蘆。
圖3為試驗樣機額定起重量與能效的關系，由圖1可知，額定起重量較小時，樣機能效較低，當額定起重量超過1T之后，能效值趨于穩定。目前國內生產的單速環鏈電動葫蘆的能效值約在70%左右，雙速環鏈電動葫蘆能效則一般在57%左右。
通過數據對比開可知出同等額定起重量的情況下，相同額定起重量的電動葫蘆中，同時采用四級電機的情況下，起升速度快，倍率低的葫蘆比起升速度慢，倍率高的葫蘆能效明顯要高。當選用非4級電機時，電機級數小，轉速快的葫蘆能效值要略高于選用級數大，轉速慢的電機作為起升電機的葫蘆。
在對不同規格，不同型號的環鏈電動葫蘆的能效值進行對比的同時，還收集了同1臺葫蘆在從輕載到額載工況下，能效隨試驗載荷變化而變化的試驗數據。經過對數據的分析，圖2列舉了一臺5t的雙速環鏈電動葫蘆能效隨載荷變化的變化曲線，此曲線具有廣泛代表性。根據曲線趨勢，可得出以下結論，鋼絲繩電動葫蘆在吊載不足30%額定起重量的載荷時，其能效值很低，大量能量均被浪費，當吊載重物超過30%額定起重量的載荷時，電動葫蘆的能效值會有顯著提升，并逐漸趨于高能效值，直至吊載重物超過50%額定起重量，能效值變化非常微小，趨于穩定。
