鋼絲繩電動葫蘆導繩器的相關檢驗標準要求
鋼絲繩電動葫蘆導繩器的相關檢驗標準要求
編輯:北京凌鷹起重 瀏覽:7600 時間:2017-07-17

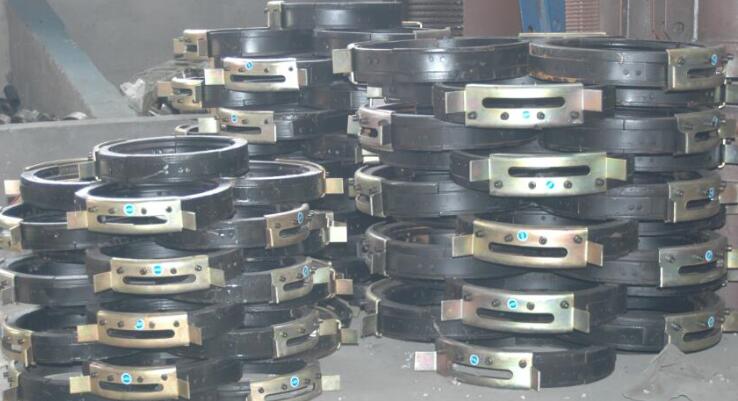

我們都知道導繩器是鋼絲繩電動葫蘆的重要配件之一，但同時也是易損件之一，即便這這樣一個易損件，也是有相關的檢驗標準的，下面我們就針對導繩器做出相關的檢驗標準要求介紹：
《起重機械定期檢驗規則》B6. 5項中專門對導繩器的檢驗提出了要求，配備有導繩裝置的卷筒在整個工作范圍內有效排繩，無卡阻現象。根據 JBT 9008. 1—2004《鋼絲繩電動葫蘆第1部分:型式與基本參數、技術條件》5. 1. 1. 2采用單層纏繞的電動葫蘆應設置導 繩器，其 能 滿 足5. 1. 2. 2的要求，采用導繩器時，應能保證當吊鉤下降，鋼絲繩沒有其他外力作用時鋼絲繩仍能自由地從導繩器的出繩口排出來。當起升、下降額定載荷，鋼絲繩對卷筒軸線垂直面的偏角為±3°時，仍能正常工作。在檢驗中對于以鋼絲繩電動葫蘆為起升機構的起重機，首先要外觀觀察是否設置導繩器，導繩器是否工作正常，對于多層纏繞的卷筒以及環鏈電動葫蘆可以不設導繩器。
除此之外電動葫蘆式起重機上常見的導繩器除了起排繩作用外，還擔負著觸動斷火開關限制吊鉤上下位置的作用。《起重機械定期檢驗規則》B6. 3. 2鋼絲繩固定: 鋼絲繩繩端固定牢固、可靠，壓板固定時的壓板不少于2個(電動葫蘆不少于3個)，除固定鋼絲繩的圈數外，卷筒上至少保留 2圈鋼絲繩作為安全圈(多層卷繞安全圈為3圈)。GB 6067.1—2010《起重機安全規程第1部分:總則》4. 1. 1 (d)也做了相應要求。在檢驗導繩器時檢驗員還應該判斷導繩器和斷火開關上下限位的動作位置是否符合安全圈的要求。
但是在 TSG Q7012—2008 《輕小型起重設備型式試驗細則》附件D對于電動 (電氣) 葫蘆型式試驗項目及其內容、方法和要求，附件E型式試驗報告中，都未對電動葫蘆是否需要配備導繩器做出硬性要求，這就有可能出現通過了型式試驗取得型式試驗合格證的電動葫蘆并未安裝導繩器這和JBT 9008. 1—2004《鋼絲繩電動葫蘆第1部分: 型式與基本參數、技術條件》，《起重機械定期檢驗規則》不一致。且在 TSG Q7016—2008《起重機械安裝改造重大維修監督檢驗規則》 中也未對導繩裝置的檢驗有明確要求。
前段時間對兩臺電動葫蘆橋式起重機進行監督檢驗時，就發現兩臺某品牌的鋼絲繩電動葫蘆沒有配備導繩器，安裝單位提供的型式試驗合格證和報告中也顯示該型號電動葫蘆沒有配備導繩器，電動葫蘆的上下限位是靠一個重錘和行程開關實現的，由于缺少導繩裝置，在實際使用中發現該兩臺設備卷筒上的鋼絲繩經常跳槽造成鋼絲繩排列混亂，磨損較快，造成安全隱患。
