CD、MD鋼絲繩電動葫蘆的三大部件是什么？
CD、MD鋼絲繩電動葫蘆的三大部件是什么？
編輯:北京凌鷹起重 瀏覽:5233 時間:2017-09-15
CD、MD型鋼絲繩電動葫蘆為一般用途的電動葫蘆。其工作級別為M2．M4，工作環境溫度為一25～40％。它不適用于充滿腐蝕性氣體或相對濕度大于85％的場所，不能代替防爆葫蘆，不宜吊運熔化金屬或有毒、易燃和易爆物品。
CD、MD型電動葫蘆由起升機構、運行機構和電控三部分組成。

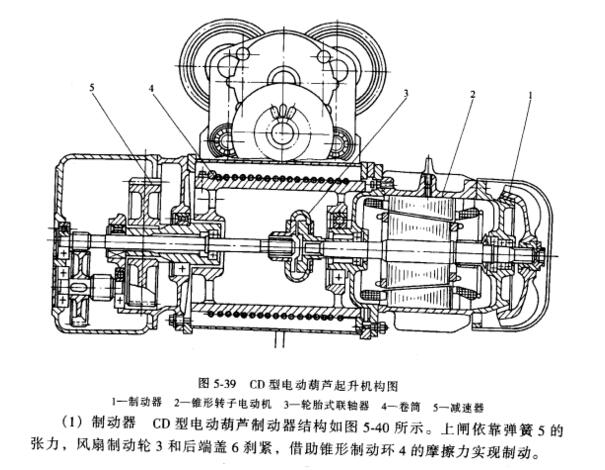

(1)起升機構起升機構由驅動、制動、傳動和取物纏繞四種裝置組成。驅動與制動裝置是合二而一的鼠籠錐形制動電動機，即電動機的轉子、定子為錐形結構，制動器也是由錐形制動環和錐形制動輪構成，MD型電動葫蘆的起升電動機為雙電動機組式，兩個電動機之間通過齒輪減速，速比為1：10；傳動裝置為四級圓柱齒輪減速器；取物裝置由吊鉤、鋼絲繩、卷筒等組成。總體布局是卷筒在中問，一端為錐形制動電動機，另一端為減速器，通過長軸和橡膠聯軸器將電動機軸與減速器高速軸連接在一起，卷筒外殼為圓筒形，有懸掛形和固定形之分。
(2)運行機構 運行機構又稱為葫蘆小車，由驅動、制動、傳動和車輪四種裝置組成，驅動制動裝置為二合一的鼠籠錐形制動電動機，制動器為平面制動器；傳動裝置減速器為一開一閉式圓柱齒輪傳動，開式齒輪低速級由車輪輪緣直接銑齒構成；車輪是踏面近似圓錐形的單輪緣鍛鋼車輪。運行小車有手動、鏈動和電動之分。
(3)電控 采用二套標準的磁力起動器，一套控制起升電動機的正反轉，即上升與下降；一套控制運行電動機的正反轉，即左右橫行。操作控制是利用手動按鈕、操作電壓多為380V，為了安全有的已采用低壓36V；為了防止亂繩，卷筒上沒有導繩器，導繩器橫向移動與提升限位開關配合動作，以控制起升極限位置。
